Tugas Pendahuluan 1
1.Kondisi [kembali]
2. Rangkaian Simulasi [kembali]
 |

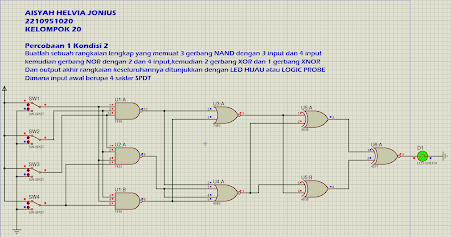

| Rangkaian sebelum disimulasikan |
 |
| Rangkaian setelah disimulasikan dengan semua saklar SPDT hidup |
3. Video Simulasi [kembali]
4. Prinsip Kerja [kembali]
Rangkaian ini terdapat beberapa
komponen yaitu 3 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang
NOR dengan 2 dan 4 input, kemudian 2 gerbang XOR dan 1 gerbang XNOR yang
terhubung oleh 4 switch SPDT.
Pada kondisi pertama semua switch
terhubung ke sumber tegangan yang berarti 3 switch tersebut bernilai 1. Keempat
input tersebut masuk ke kaki gerbang logika NAND, berdasarkan prinsip kerja
gerbang logika NAND jika semua input yang masuk bernilai 1 dan ketika digabung
hasil inputnya bernilai ganjil (bernilai 1) kemudian melewati inverter makan
keluarannya bernilai 0. Selanjutnya semua output gerbang logika NAND yang
bernilai 0 itu akan menjadi masukan pada kaki gerbang logika NOR. Berdasarkan
prinsip kerja dari gerbang logika NOR sendiri dimana keluarannya berupa
kebalikan dari gerbang logika OR, jadi semua masukan pada kaki gerbang logikan
NOR yang bernilai 0 akan menghasilkan keluaran bernilai 1. Kemudian semua
keluaran gerbang logika NOR akan masuk ke kaki gerbang logika X-OR sebagai
masukan yang bernilai 1. Berdasarkan Prinsip kerja gerbang logika
X-OR adalah penjumlahan eksklusif, jadi apabila hasil penjumlahannya
bernilai genap maka outputnya akan 0, oleh karena itu output dari XOR adalah 0
yang kemudian masuk ke gerbang X-NOR. Dimana prinsip kerja dari
gerbang logika X-NOR adalah Penjumlahan eksklusif terbalik, oleh karena
itu jika hasil penjumlahan bernilai genap maka output dari gerbang akan
bernilai 1. Keluaran yang bernilai 1 ini ditandainya dengan hidupnya lampu led
hijau yang artinya adanya tegangan yang lewat.
